Inspección de activos instalados en torres de agua

Instadrone necesitaba digitalizar una torre de agua y buscaba la herramienta adecuada para una inspección virtual y la gestión de activos.

Los activos de telecomunicaciones tienen todas las formas y tamaños, y no todos tienen que estar montados en torres de telecomunicaciones. Los encontrará disimulados en árboles artificiales, encima de edificios o, en el caso de Francia, encima de torres de agua. En Francia hay 16.000 torres de agua (o chateaux d'eau).

Los diseños de las torres de agua varían, ya que algunas se parecen a las torres de los castillos medievales o tienen un estilo más moderno, pero suelen ser altas y estar situadas cerca de los asentamientos urbanos. Sin embargo, las torres de agua no están diseñadas para albergar antenas, lo que supone un reto para los operadores de telecomunicaciones y una razón más para digitalizar sus activos.

Recientemente, se pidió a Instadrone que digitalizara e inspeccionara los activos montados en una torre de agua. El cliente, Illiad, uno de los principales operadores de telecomunicaciones de Francia, no tenía registros previos de la estructura y, por lo tanto, necesitaba un modelo 3D preciso y completo para saber qué equipos están presentes en la torre, si queda espacio para instalar nuevos equipos y para planificar mejor los futuros trabajos de mantenimiento.

Instadrone es un proveedor de servicios de drones que trabaja en toda Francia ofreciendo inspecciones, servicios agrícolas, comunicación, topografía y análisis topográfico. Fundada en 2014 por Cédric Botella, la empresa está invirtiendo energía y recursos en inspecciones de activos e infraestructuras con drones. Consideran que es un sector en crecimiento que se beneficiará del uso de soluciones de inspección con drones. Quieren agilizar las inspecciones de torres de telecomunicaciones con drones para ofrecer un flujo de trabajo integral que incluya todo, desde la captura de datos hasta su análisis.

Detalles del proyecto

EmpresaInstadrone
UbicaciónTabanac, Francia
SoftwarePIX4Dinspect
HardwareDJI Matrice 300 RTK y cámara P1
Número de imágenes capturadas350 (sobredensificadas para mejorar la calidad)
Duración de la captura de datos por torre60 minutos
Altura de la torre30 metros

Digitalización de una torre de agua

Para este proyecto, el objetivo de vuelo era recopilar datos sobre la torre y los equipos de telecomunicaciones para el cliente. El cliente no tenía registros de la torre, ya que alquilaba espacio en ella, y necesitaba información actualizada de los activos para conocer su estado y poder planificar los trabajos de mantenimiento, retirar los equipos antiguos e instalar nuevos activos en el lugar.

El piloto de Instadrone utilizó un dron M300, que es un modelo multirrotor. Este diseño de multicóptero es el mejor estilo de hardware para las inspecciones de telecomunicaciones porque es más maniobrable y puede captar mejor los lados y los ángulos de un objeto estático. El M300 se montó con la cámara Zenmuse P1. Esta moderna cámara es utilizada a menudo por Instadrone debido a la alta resolución que proporciona. Los datos capturados con este dron se subieron a PIX4Dinspect, y el gemelo digital tenía un alto nivel de detalle con 1 centímetro por píxel. Esta precisión es ideal para las inspecciones porque significa que incluso los pequeños fallos pueden detectarse sólo con las imágenes del dron.

Volar con drones para capturar la torre de agua

Inventario automático de la torre gracias a los algoritmos de IA

Gracias al aprendizaje automático y a la inteligencia artificial que hay detrás de PIX4Dinspect, proporciona una solución escalable que se puede replicar en diferentes sitios. Esto se debe en parte al inventario de activos que proporciona. El software reconoció automáticamente todas las cajas auxiliares, paneles y antenas de microondas que había en la torre de agua, incluidas sus dimensiones (acimut, inclinación hacia abajo, plomada y altura). Esto ahorró a Instadrone mucho tiempo que habría dedicado a identificar manualmente cada activo a partir de las imágenes capturadas.

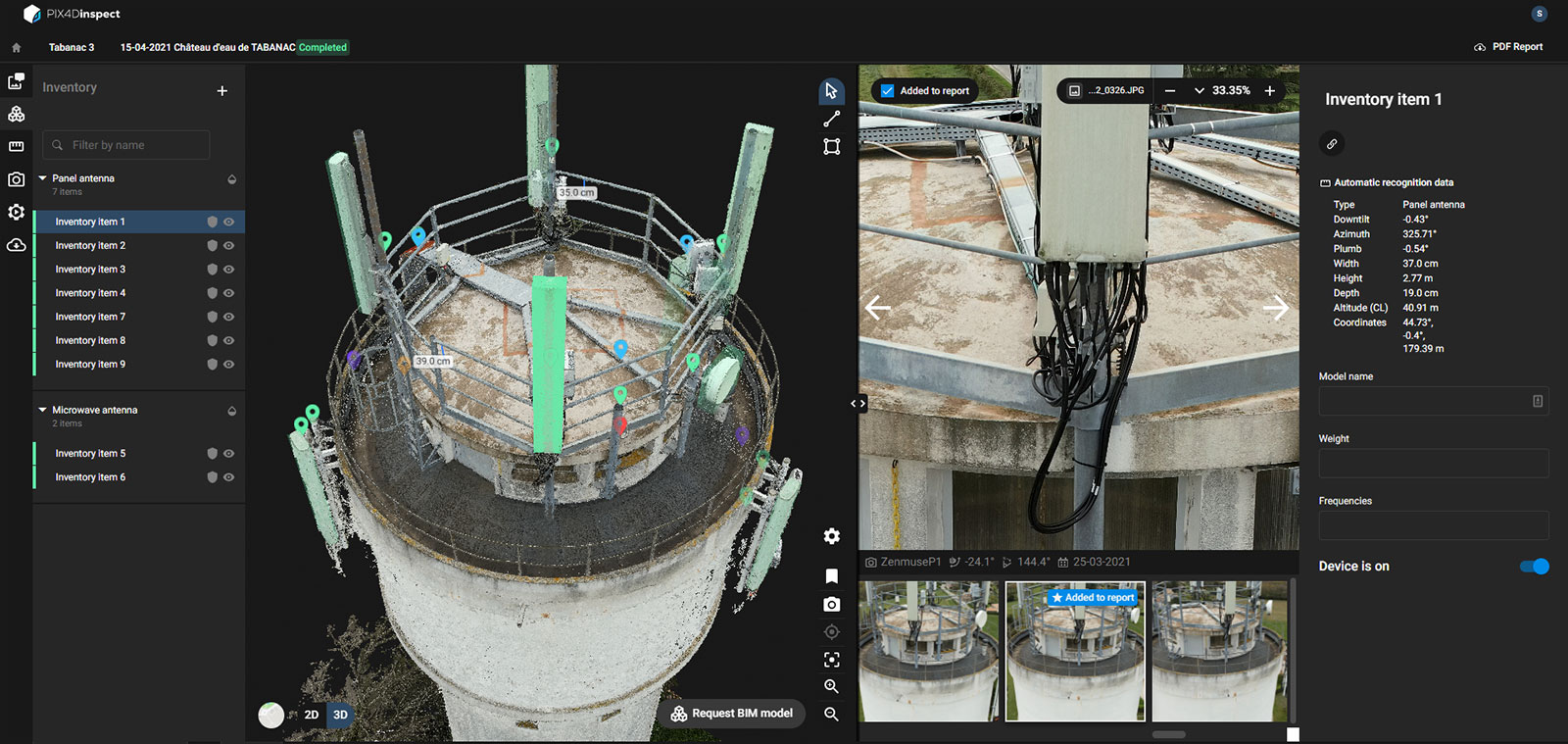

Todos los activos se añaden automáticamente al inventario de la torre en PIX4Dinspect

Analizando el estado de la torre y los activos con PIX4Dinspect

Junto con la inspección automatizada con IA, el equipo de Instadrone realizó su propio análisis del sitio utilizando la torre de agua digitada en PIX4Dinspect. Comprobaron y marcaron todos los equipos según sus condiciones asignando un nivel de gravedad para determinar qué requería una acción inmediata. Los fallos identificados incluían hormigón agrietado o falta de tapas. También identificaron tuercas y tornillos que faltaban, un cable que no funcionaba, así como óxido.

Cable disfuncional encontrado durante la inspección visual

Al observar el modelo y analizar los fallos, el equipo de Instadrone pudo comprobar qué objetos estaban en buenas condiciones y cuáles necesitaban atención. Las anotaciones y el catálogo de gravedad se utilizaron para crear un informe automático en PDF desde PIX4Dinspect que se compartió con los técnicos y el cliente, que mostraba la ubicación exacta de los fallos, su estado y las acciones recomendadas. Esta comunicación racionalizada evitó cualquier posible confusión sobre el estado de la torre de agua.

Tener toda la información importante en un solo lugar

Consultar el informe en PDF

El informe en PDF de PIX4Dinspect, como muestra Instadrones aquí, incluye un inventario de todos los elementos. Se enumeran junto con sus dimensiones y una foto que es seleccionada automáticamente por la IA. Se pueden ver todas las anotaciones, incluyendo las medidas, las fotos relevantes y el nivel de gravedad. Este es el informe que se envió al cliente y al equipo de técnicos, manteniendo a todos al día con el progreso de la obra.

Servicio completo: desde la captura de datos hasta su análisis

Instadrone proporcionó un servicio completo al cliente, desde la captura de la torre con sus operadores de drones hasta la creación de un gemelo digital de la misma y sus activos, y su análisis. Sus ingenieros identificaron áreas que requerían acciones inmediatas gracias al software PIX4Dinspect. Instadrone demostró con éxito el valor de sus servicios, que culminó con nuevos trabajos con este cliente.
