Absolute Genauigkeit, wo immer Sie hingehen
Erschließen Sie das volle Potenzial Ihrer PIX4Dcatch-Projekte mit RTK
Was ist RTK?
Real-Time Kinematic (RTK) ist eine GPS-Technologie, die die Positionsgenauigkeit von Metern auf Zentimeter erhöht, indem GPS-Signale in Echtzeit korrigiert werden.
RTK-Anwendungen nach Branchen
Vermessung und Kartierung
RTK erhöht die Kartierungspräzision und ermöglicht die Erstellung detaillierter und georeferenzierter 3D-Modelle und Karten
Konstruktion
Sorgt dafür, dass Projekte mit exakter Ausrichtung und Positionierung den Entwürfen entsprechen, was eine nahtlose Ausführung erleichtert.
Unterirdische Versorgungseinrichtungen
Genaue Ortung unterirdischer Versorgungsleitungen, um kostspielige Fehler beim Aushub zu vermeiden.
Forensik & öffentliche Sicherheit
Verbessert die CSI-Analyse und Unfallrekonstruktion mit präzisen und gerichtsverwertbaren Beweisen.
Aushubarbeiten & Erdarbeiten
Genaue Volumenberechnungen, Abbauplanung und verbesserte Effizienz für Bergbauarbeiten.
Wie nutzt Pix4D die RTK-Technologie?
Präzision und Effizienz bei der Datenerhebung

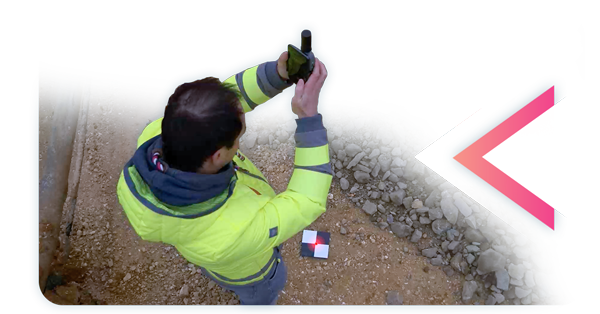

PIX4Dcatch mit RTK bietet 3D-Genauigkeit im Zentimeterbereich durch Echtzeit-Geolokalisierung, was die Modellgenauigkeit erhöht und die Datenerfassung beschleunigt, während gleichzeitig absolute Genauigkeit gewährleistet wird.
Verbesserte Georeferenzierung
RTK verbessert die Genauigkeit von PIX4Dmatic erheblich und gewährleistet eine hochpräzise Georeferenzierung, die für die Erzielung absoluter Genauigkeit bei den Projektergebnissen unerlässlich ist.
Einfache Verarbeitung und gemeinsame Nutzung Ihrer Daten
RTK verbessert die Genauigkeit von PIX4Dcloud und bietet präzisen, georeferenzierten Datenzugriff für Stakeholder-Analysen. Es verbessert auch die DXF- und IFC-Visualisierung mit AR und bietet eine genaue Vorschau des Ist-Zustands in Echtzeit.
Compatible RTK devices
Emlid Reach RX*
- Gewicht: 250 g
- Größe: 172 mm x 51 mm x 51 mm
- Temperaturbereich: -20 bis +65 °C (-4 bis 149 °F)
- IP-Schutzart: IP68 (staubdicht, wasserdicht)
- Batterie: (5200mAh) 16 Stunden Betriebsdauer
- RTK-Genauigkeit:
- Horizontal: 7 mm + 1 ppm
- Vertikal: 14 mm + 1 ppm
- Signalverfolgung:
- GPS: L1C/A, L2C
- QZSS: L1C/A, L2C
- GLONASS: L1OF, L2OF
- BeiDou: B1I, B2I
- Galileo: E1-B/C, E5b
- Datenprotokolle: NTRIP, RTCM 3.3, VRS
- Position der Ausgabe: NMEA
*Emlid Reach RX ist in Taiwan und Japan noch nicht über Pix4D erhältlich.
Pix4D-adapted viDoc*
- Gewicht: 250 g
- Größe: 153 mm x 72 x 19mm
- Temperaturbereich: -5 bis +35 °C (23 bis 95 ºF)
- Batterie: (4800mAh) 8 Stunden Arbeit
- RTK-Genauigkeit:
- Horizontal: 1 cm + 1 ppm
- Vertikal: 2 cm + 1 ppm
- Signalverfolgung:
- GPS: L1C/A, L2C
- GLONASS: L1OF, L2OF, QZ
- BeiDou: B1I, B2I
- Galileo: E1-B/C, E5b
- Besonderes Merkmal: Messlaser
- Datenprotokolle: NTRIP, RTCM 3.2, VRS
- Position der Ausgabe: NMEA
*Nur Pix4D-angepasste viDocs sind mit PIX4Dcatch kompatibel
Trimble® Catalyst™
Da2
- Gewicht: 330 g
- Größe: (Durchmesser x Tiefe) 128 x 55 mm
- Temperaturbereich: -20 bis +65 °C (-4 bis 149 °F)
- IP-Schutzart: IP65 (staubdicht, regenfest)
- Batterie: Powerbank (separat erhältlich)
- RTK-Genauigkeit:
- Horizontal: 1 cm + 1 ppm
- Vertical: 2 cm + 1 ppm
- Signalverfolgung:
- GPS: L1C/A, L2C, L5
- GLONASS: L1C/A, L2C/A
- SBAS: L1C/A, L2C, L5
- BeiDou: B1L, B1C, B2A
- Galileo: E1, E5A
- QZSS: L1C/A, L2C, L5
- NavIC (IRNSS): L
- Datenprotokolle:
- NTRIP, VRS, RTCM 3.2 MSM, CMRx, DCOL
- NMEA (LLH), DCOL
Demnächst
Bad Elf
Flex®
- Gewicht: 854 g
- Größe: 254mm x 70mm
- Temperaturbereich: -20 bis +55 °C (-4 bis 131 °F)
- IP-Schutzart: IP65
- Batterie: (12000mAh) bis zu 11h
- RTK-Genauigkeit: Horizontal: 8 mm + 1 ppm
- Signalverfolgung:
- GPS: L1CA, L1P, L1C, L2P, L2C, L5
- GLONASS: G1/G2/G3, P code (P1/P2)
- SBAS: L1C/A, L2C, L5
- BeiDou: B1i, B2i, B3i, B10C, B2A, B2B, ACEBOC
- Galileo: E1BC, E5a, E5b, E6BC, ALTBOC
- QZSS: L1CA, L2C, L5, L1C, LEX
- NavIC (IRNSS): L5
- Datenprotokolle: Hemisphere GNSS’ ROX, RTCM v2.3 (DGPS), RTCMv3 (RTK), CMR, CMR+, Atlas
